Montaż SMD – 30 lat doświadczenia w branży – Zakład SIMS

Więcej o nas i montażu zleconym przeczytasz tutaj

https://www.sims.pl/montaz-zlecony/

W coraz większym stopniu z outsourcingu montażu elektronicznego korzystają przedsiębiorstwa, dla których elektronika nie jest główną osią biznesu np.:

producenci AGD,

producenci urządzeń oświetleniowych,

wytwórcy sprzętu dla motoryzacji i przemysłu,

automatyki przemysłowej.

Takie firmy wykorzystując kooperację z naszą otrzymują pewność, że dostarczone elementy elektroniczne spełniają najwyższe wymagania i normy.

Zapewniamy utrzymanie zapasu materiałów do produkcji z pełna ewidencją elementów powierzonych z gwarancją bezpieczeństwa i prawidłowego przechowywania zgodnie z obowiązującymi normami.

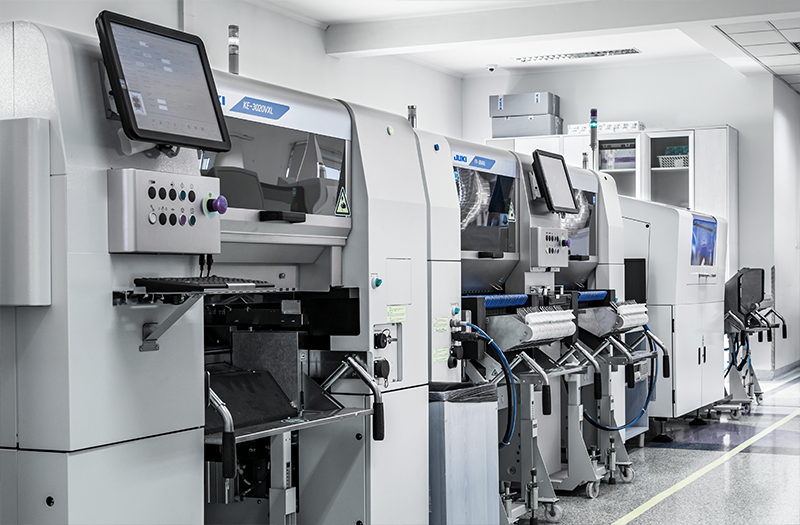

Montaż SMD – Nasze linie produkcyjne

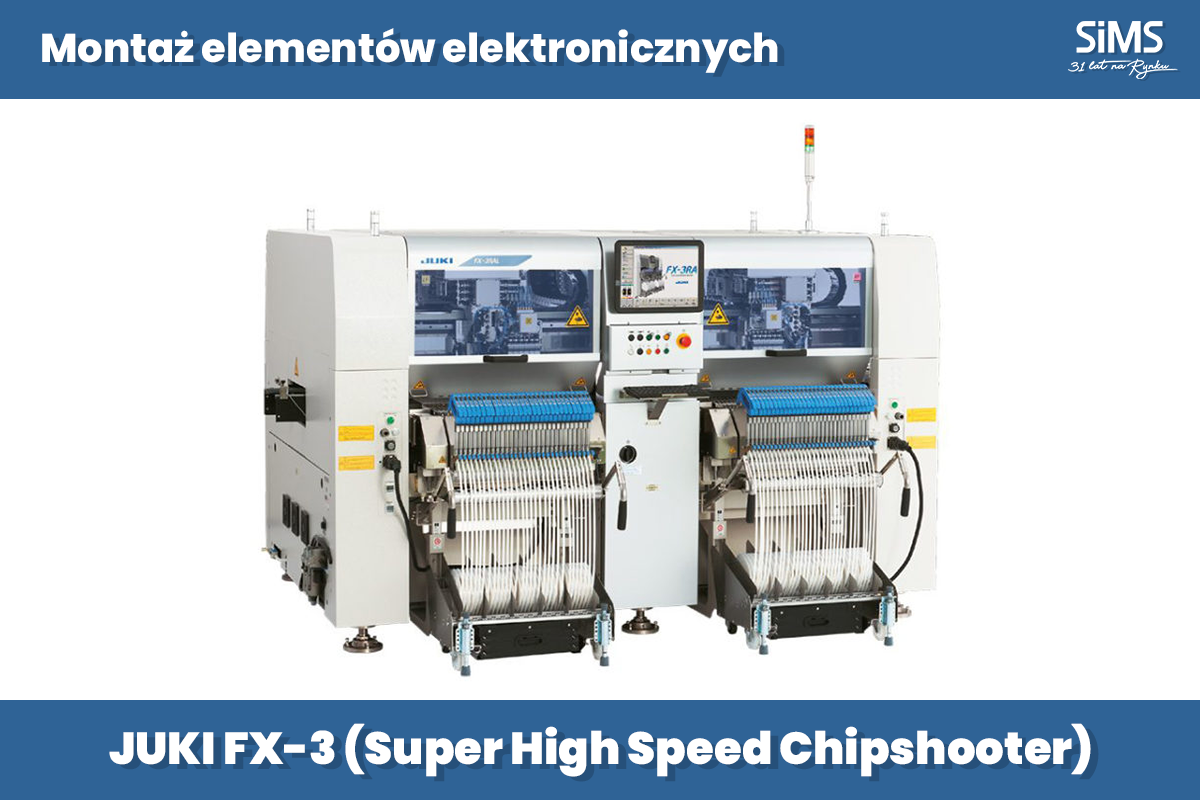

Automat FX-3 jest wysokowydajnym chipshooterem wyposażonym w 4 głowice z 6 ssawkami każda. Wydajność maszyny mierzona zgodnie ze standardem IPC 9850 wynosi 60.000 elementów na godzinę. Maszyna wyposażona jest w centrowanie laserowe, które pozycjonuje elementy “w locie” pomiędzy podajnikiem a płytą. (montaż SMD)

wymiary PCB min. 50x50mm, max. 410×360 mm

max. wysokość komponentów na stronie BOTTOM 40 mm

4 głowice, każda pobiera jednocześnie 6 elementów

(łącznie 24 elementy mogą zostać pobrane jednocześnie)

wydajność 60.000 elementów na godzinę

wielkość elementów od 0201 (0,4×0,2 mm) do 33.5×33.5 mm

dokładność +/- 50 um

maksymalna ilość podajników 8mm – 120 szt.

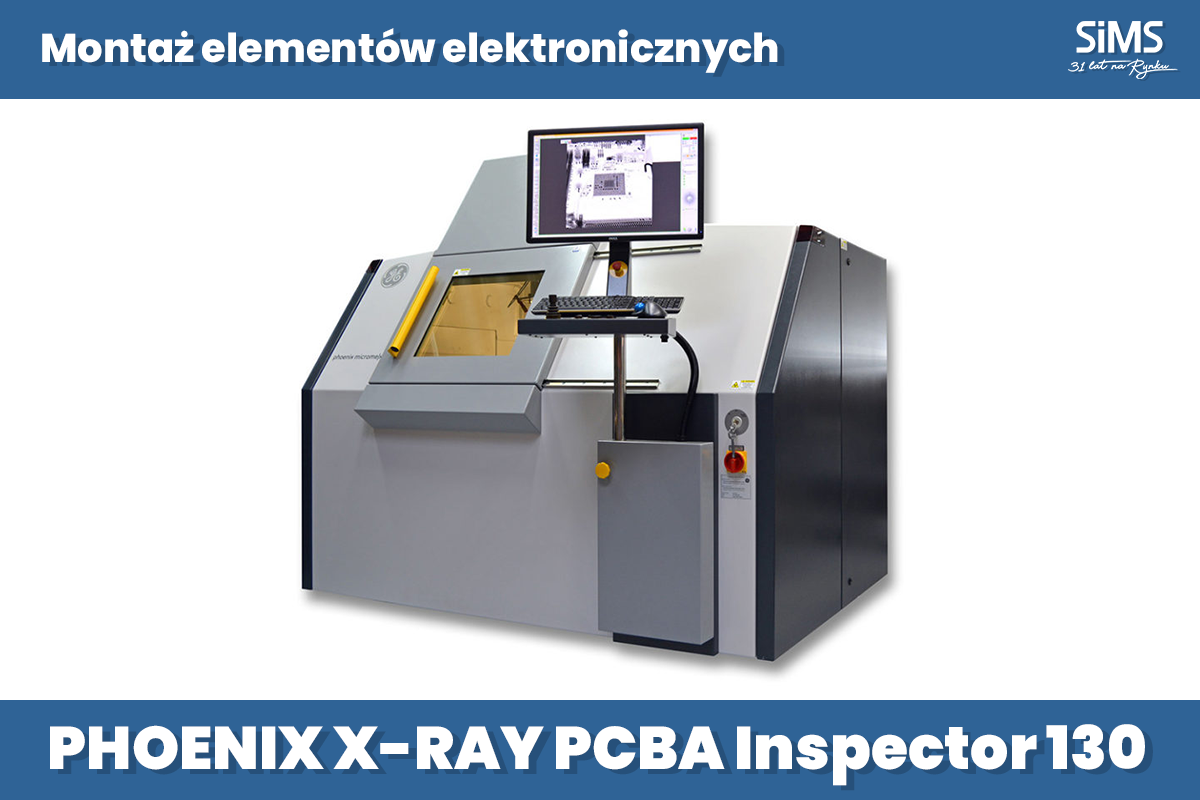

Półautomatyczny, wysokiej rozdzielczości system przeznaczony do inspekcji rentgenowskiej płytek elektronicznych, składający się z lampy rentgenowskiej typu „zamkniętego”, oprogramowania do analizy obrazu oraz manipulatora CNC. Wyposażony w następujące moduły:

kształt

przesunięcie

rozmiar

zwarcie

defekty

brakujące kulki

nadmiar kulek

procentowa zawartość luk

liczba luk

średnica luki

3. Moduł ML – pomiar układów wielowarstwowych.

4. Moduł WIRE SWEEP – obliczanie ugięcia lub zniekształcenia drutu połączeniowego w technologii bondingu drutowego.

napięcie 130kV

moc 39W

max. obszar skanowania 610×510 mm2

max. wielkość obiektu 710×560 mm2

max. ciężar obiektu 5 kg.

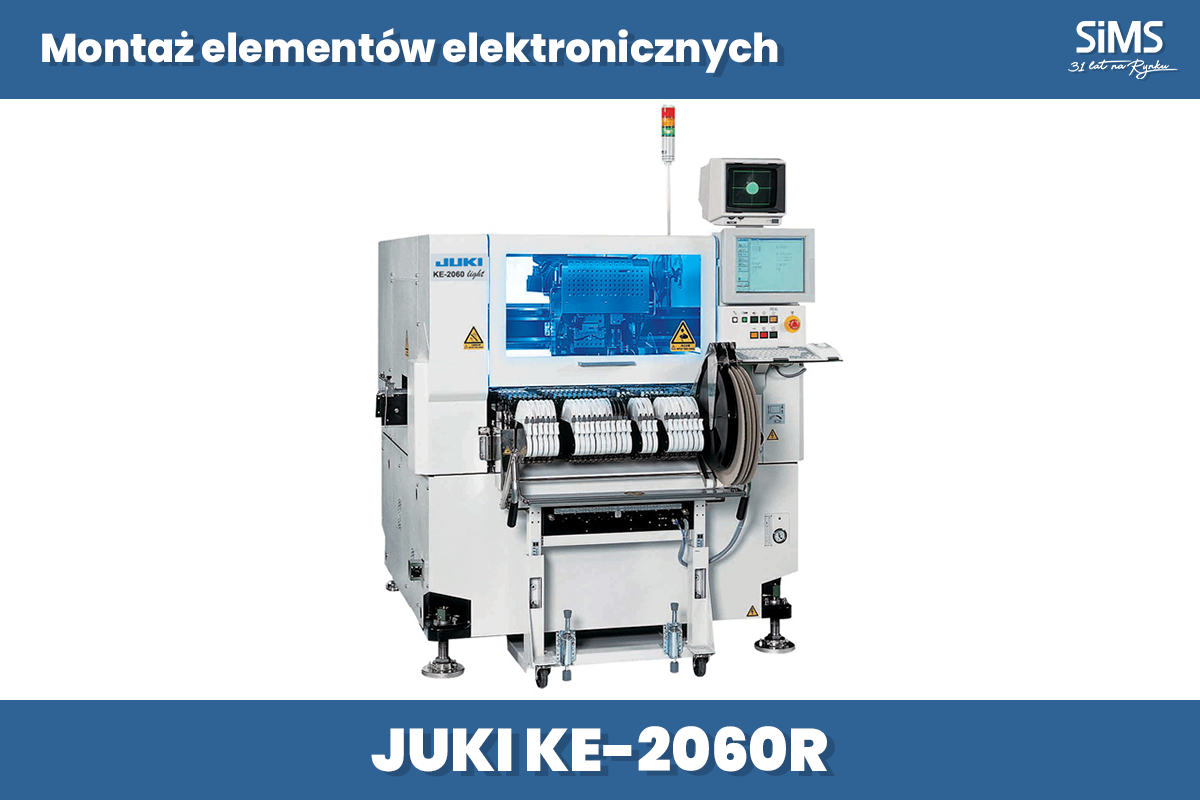

Linia do montażu elementów SMD o wydajności 12500 el/godz. Linia bazuje na urządzeniu JUKI KE-2060R, wykorzystującym pozycjonowanie laserowe i wizyjne. Dzięki temu jesteśmy w stanie układać elementy o wymiarach od 0,6×0,3mm (0201) do 150×50 mm z dokładnością do +/- 0,05mm przy pozycjonowaniu laserowym i +/- 0,03mm przy pozycjonowaniu wizyjnym. Minimalny raster (lead pitch) montowanych elementów wynosi 0,2mm a minimalny odstęp pomiędzy kulkami dla układów BGA (ball pitch) to 0,25mm. Maksymalny wymiar montowanej płytki 510x360mm.

ERSA N-WAVE 330 – Agregat do lutowania na fali

Sterowany microprocesorowo system do lutowania na fali w osłonie azotu zapewnia najwyższe wymagania dotyczące jakości połączeń lutowanych i czystości PCB. Wypsażony w inteligentny moduł topnikowania natryskowego z automatycznym rozpoznawaniem wielkości PCB zapewnia redukcję kosztów produkcji. Dzięki modułowej konstrukcji strefa podgrzewania w skład, której wchodzą grzejniki konwekcyjne, nadajniki podczerwieni oraz szybko działające grzejniki dynamiczne może być sterowana niezależnie, w każdej z sekcji. Dwie innowacyjne dysze lutownicze sterowane komputerowo pozwalają uzyskać optymalny czas kontaktu fali w trakcie proces lutowania.

osłona azotowa

szerokość robocza PCB 330 mm

moduł topnikowania natryskowego

2 fale (turbulentna, laminarna)

automatyczne podawanie/uzupełnianie spoiw

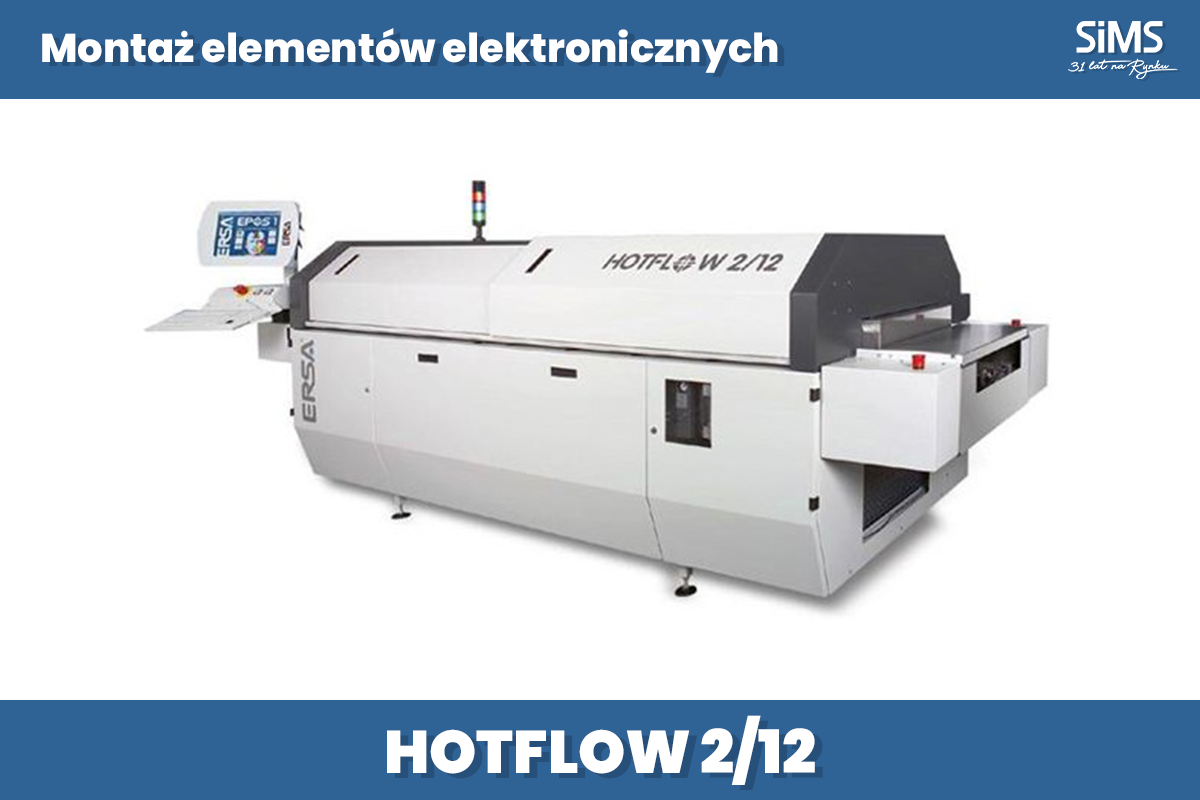

Posiadamy piec do lutowania rozpływowego – HOTFLOW 2/12. Jest to urządzenie najnowszej generacji, zaprojektowane na potrzeby lutowania bezołowiowego. Długa strefa grzejna (3500mm),o kontrolowanym profilu temperatury, pozwala na lutowanie układów scalonych o drobnych rastrach w tym układów µBGA.

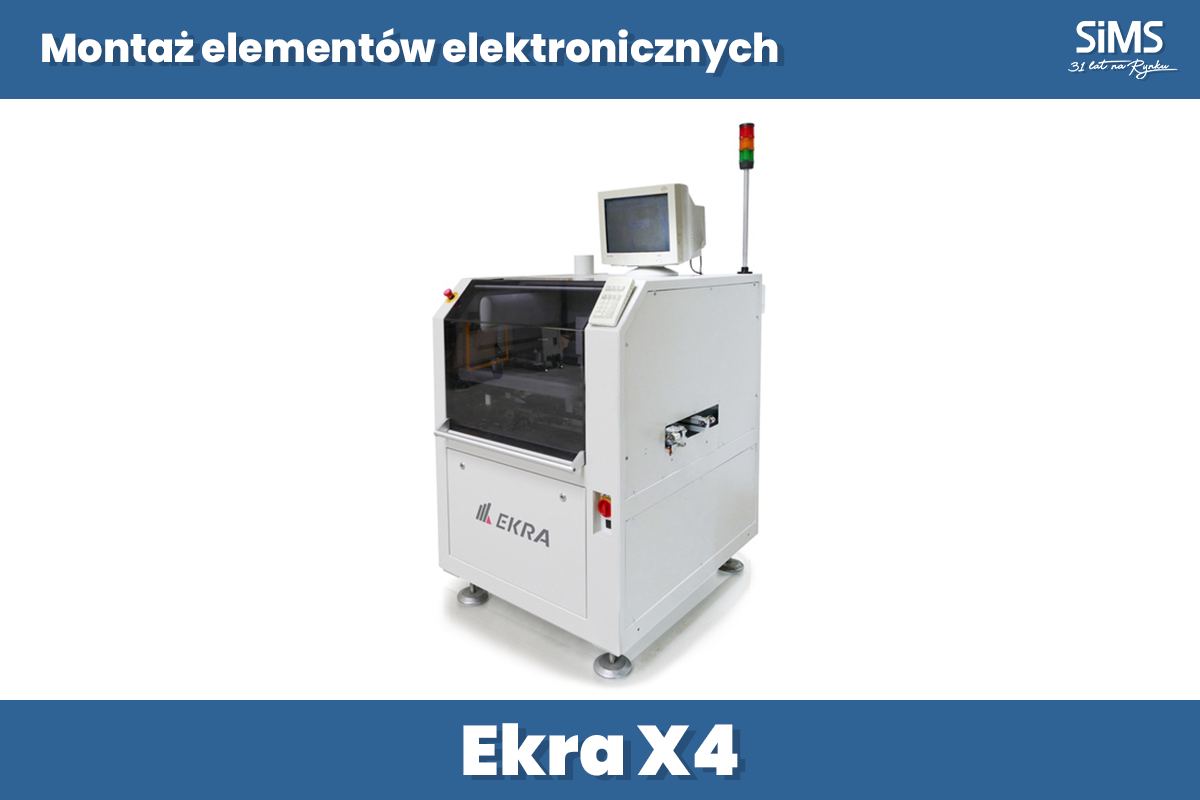

Ekra X4 to bardzo nowoczesna, automatyczna sitodrukarka. Wyposażona jest w automatyczny system centrowania optycznego płytek, moduł podawania płytek z boku urządzenia, a także możliwość programowania szybkości przesuwu i siły docisku rakli. Urządzenie posiada funkcję pionowej separacji szablonu od płytki, która pozwala na zachowanie wysokich wymagań dotyczących precyzji nadruku: niezawodności i powtarzalności, zwłaszcza w przypadku małych rastrów. Urządzenie jest sterowane za pomocą komputera PC, a obsługiwać je może wyłącznie przeszkolony operator.

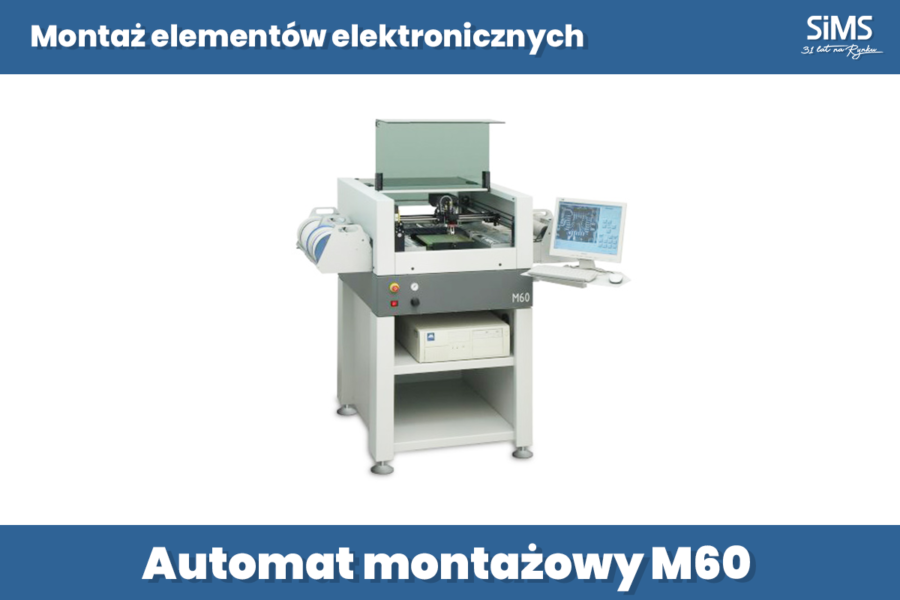

Automat montażowy M60 jest urządzeniem do nakładania elementów SMD na płytki obwodów drukowanych i podłoża ceramiczne układów hybrydowych. Maszynę wyróżnia w pełni wizyjny system centrowania elementów, zwarta konstrukcja mechaniczna i niezawodny system sterujący.

Wszelkich informacji udzieli Państwu nasz zespół. Zapraszamy do kontaktu!
